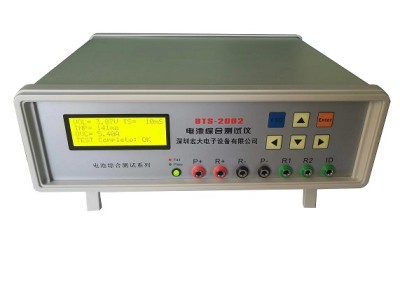

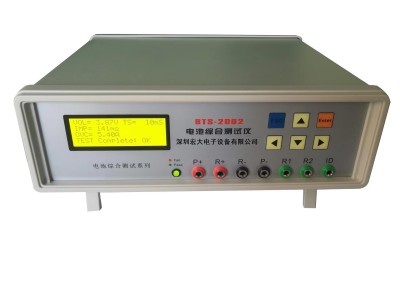

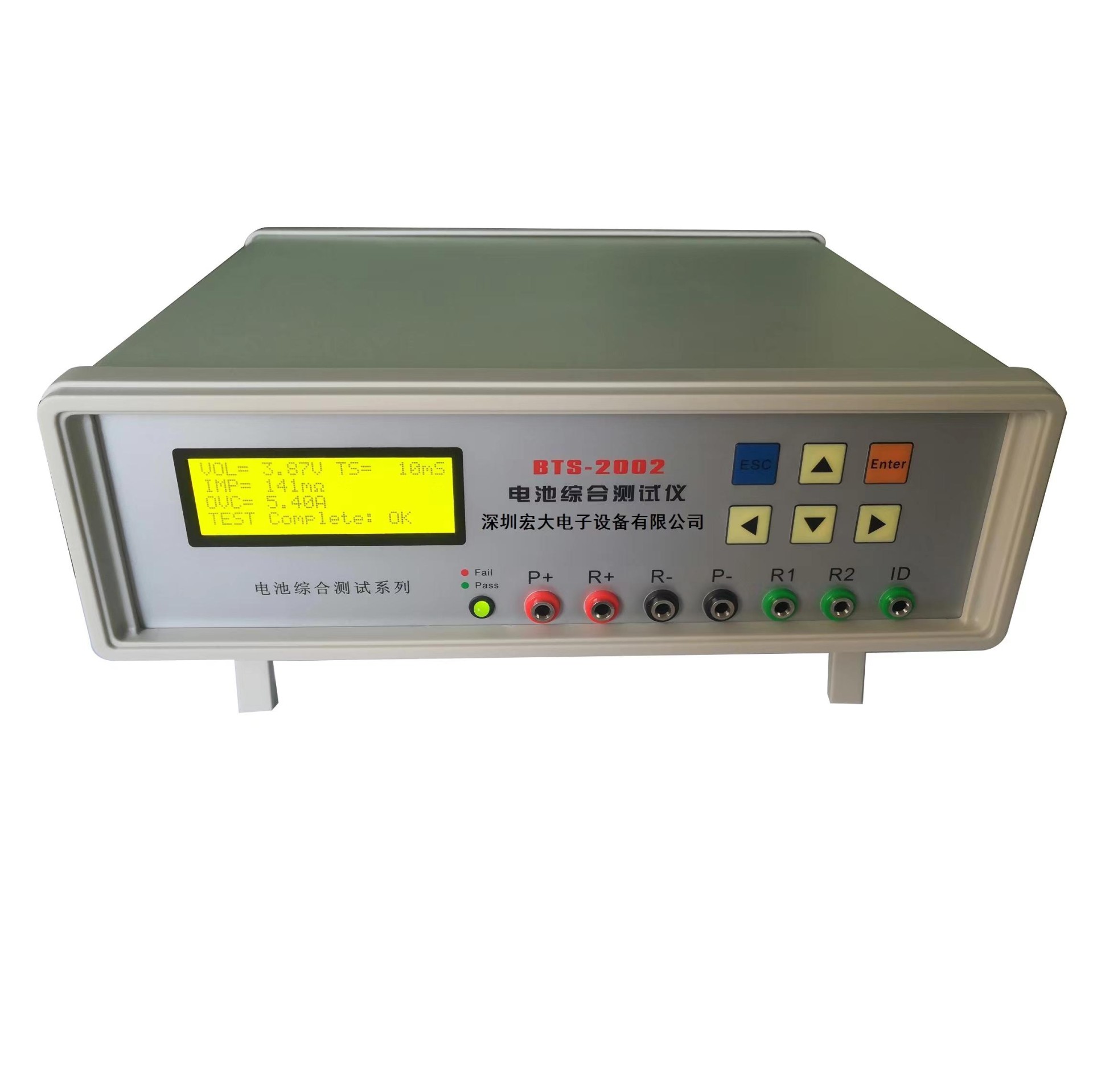

BTS-2002电池综合测试仪电池容量测试仪电池测试仪

BTS-2002电池综合测试仪的输入界面是6个轻触按键，分别是向上键，向下键，左键（减少），右键（增加），取消键（返回），确认键（开始/暂停）键。操作非常简单，各个按键的功能单一，任何人只要稍加熟悉，就可以熟练操作此仪器设备。如下图所示：本仪器的操作界面采用常见的多级，翻页式菜单操作界面，支持的功能多，操作简单。 主菜单就是上面所说的8项主要功能，按向上键或者向下键选择相应功能，按确认键 加以选择，进入设置操作界面，在操作界面中，也是按向上向下键选择对应调整项，按左（减 少）右（增加）选择设置数值，按确认键，可开始测试运行。 在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前 在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下 确认键，可以再次启动当前运行。 仪器的输入界面是6个轻触按键，分别是向上键，向下键，左键（减少），右键（增 加），取消键（返回），确认键（开始/暂停）键。操作非常简单，各个按键的功能单一，任何人只要稍加熟悉，就可以熟练操作此仪器设备。如下图所示： 宏大电池综合测试仪的操作界面采用常见的多级，翻页式菜单操作界面，支持的功能多，操作简单。 主菜单就是上面所说的8项主要功能，按向上键或者向下键选择相应功能，按确认键 加以选择，进入设置操作界面，在操作界面中，也是按向上向下键选择对应调整项，按左（减 少）右（增加）选择设置数值，按确认键，可开始测试运行。 在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前 在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下 确认键，可以再次启动当前运行。 1．静态参数测试 2．电池容量测试 3．电池单独充电功能 4．电池单独放电功能 5．程控直流电源 6．程控电子负载 7．电压和内阻测量 8．进入内部校准程序 9．读DS2502兼容码片 测试完成提示信息说明： ⑴TEST Complete: OK表示测试完成，各项参数满足要求 ⑵TEST Fail:VOL LOW表示测试出错，电压偏低 ⑶TEST Fail:VOL HIGH表示测试出错，电压偏高 ⑷TEST Fail:IMP LOW表示测试出错，内阻偏低 ⑸TEST Fail:IMP HIGH表示测试出错，内阻偏高 ⑹TEST Fail:CHARGE ERR表示测试出错，充电功能故障 ⑺TEST Fail:DISCHR ERR表示测试出错，放电功能故障 ⑻TEST Fail:OVC LOW表示测试出错，过流保护电流偏低 ⑼TEST Fail:OVC HIGH表示测试出错，过流保护电流偏高 ⑽TEST Fail:R1 LOW表示测试出错，识别电阻1阻值偏低 ⑾TEST Fail:R1 HIGH表示测试出错，识别电阻I阻值偏高 ⑿TEST Fail:R2 LOW表示测试出错，识别电阻2阻值偏低 ⒀TEST Fail:R2 HIGH表示测试出错，识别电阻2阻值偏高 ⒁TEST Fail:ID ERROR表示测试出错，通讯码片测试不通过。 ⒂TEST Fail:SHORT ERR表示测试出错，短路保护功能不正常
